U9彩票　　氧化诱导期（OIT）是测定试样在高温（200摄氏度）氧气条件下开始发生自动催化氧化反应的时间，是评价材料在成型加工、储存、焊接和使用中耐热降解能力的指标。氧化诱导期（简称OIT）方法是一种采用差热分析法（DTA）以塑料分子链断裂时的放热反应为依据，测试塑料在高温氧气中加速老化程度的方法。其原理是：将塑料试样与惰性参比物（如氧化铝）置于差热分析仪中，使其在一定温度下用氧气迅速置换试样室内的惰性气体（如氮气）。测试由于试样氧化而引起的DTA曲线（差热谱）的变化，并获得氧化诱导期（时间）OIT（min)，以评定塑料的防热老化性能。

　　1.客户单位名称

U9彩票　　山东省临沂市产品质量监督检验所、山东省德州市陵城区检验检测中心

　　2.测试内容和实验范围

　　根据标准规定了氧化诱导期试验的试验设备、试样制备、试验步骤和试验结果及计算。标准是通过测试试样在高温氧气条件下，开始发生的自动催化氧化反应的时间，来判定试样的热稳定性能，适用于电线电缆用聚烯烃绝缘和护套材料。电线电缆机械物理性能试验的一般规定、定义和实验设备的定期检验等规定在GB/T2951.1中。

　　3.实验设备

　　（1）差示扫描量热仪U9彩票（DZ-DSC100A）

　　（2）分析天平（精度为0.1mg）

　　4.试样制备

　　取样前应该先将试样表面用酒精擦拭干净，然后在表面裁剪一块约为1mmx1mmx0.5mm粒状或者厚度约为2mm的薄片状试样。

　　5.实验步骤

　　（1）取出两个铝制坩埚，一个坩埚里面加入样品，样品充分接触坩埚底部。仪器传感器托盘左边放入空坩埚，右边放入有样品的坩埚；

　　（2）通入干燥的工业氮气.氮气的流量控制在50±10ml/min，然后以20℃/min速率升温到200，恒温5min；

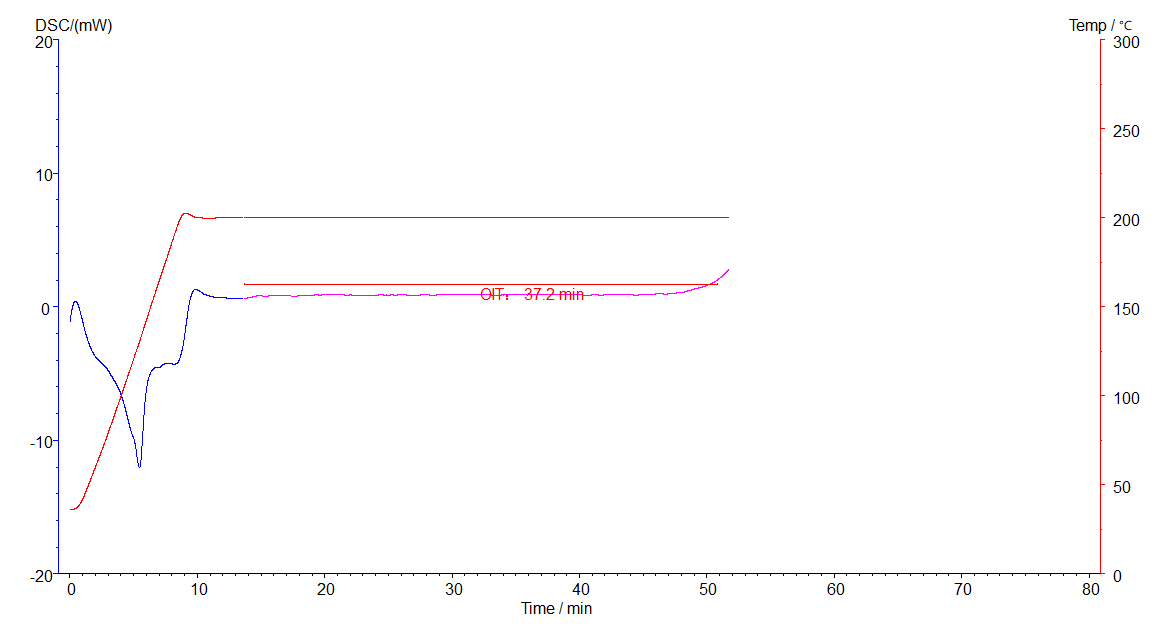

U9彩票　　（3）电磁阀控制气体的切换，根据程序设定，气体自由切换，氧气切换的瞬间为试样氧化诱导期的起始时间，分析实验图谱的出氧化诱导期时间。
