一、引言

　　差示扫描量热仪应用越来越广泛，这次测试案例是差示扫描量热仪在纤维和纺织工程领域的应用。聚酯纤维是目前使用比较广泛的一个合成纤维，由有机二元酸和二元制浓缩而成，经过纺丝得到的合成纤维。目前来说聚酯类纤维主要包括聚对苯二甲酸丁二醇酯(PBT)和聚堆本二甲丙酸(PTT)。而利用DSC差示扫描量热仪，对聚对苯二甲酸丁二醇酯(PBT)进行了热性能测试，通过去研究PBT在不同升温速率下的热性能变化确定升温速率，研究PET的质量与热焓之间的线性关系，确定了PBT材料在DSC设备中的一个定量分析方法。同时，通过差示扫描量热仪对织物材料的成分、结构和性能进行深入的研究，为纺织品的开发和应用提供重要的技术支撑。

　　二、实验操作　

　　2.1 仪器及实验条件

　　设备：差示扫描量热仪DZ-DSC100A（U9彩票）

　　气体：氮气气氛 流量为50ML/min

　　实验条件：分别进行5k/min，10k/min，20k/min，30k/min，40k/min测试。升温至300°。

　　2.2 测试情况　

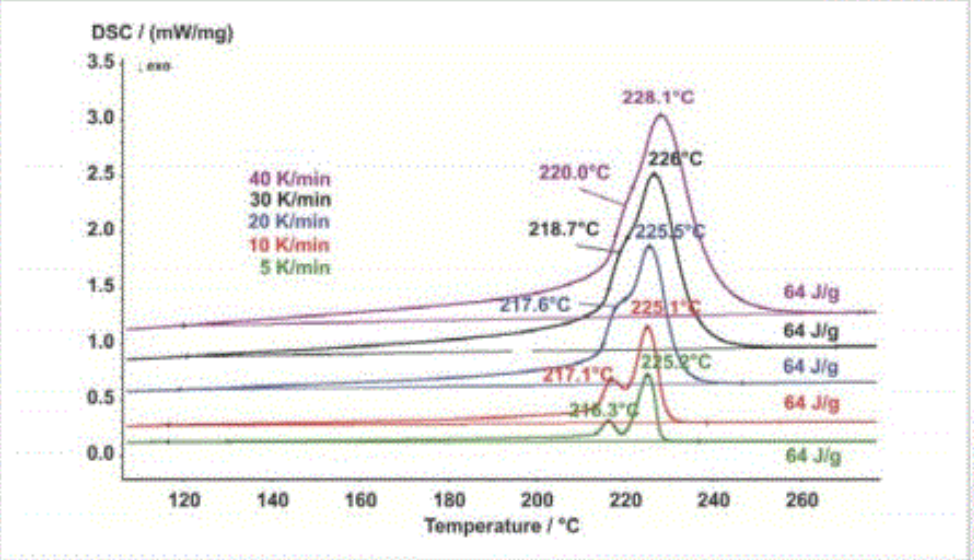

U9彩票　　下图给出了不同的升温速率对PBT熔融过程的基本测试情况，可以看出PBT在不同的升温速率的一个测试情况，升温速率越快，dsc曲线峰变宽。我们发现在40k/min的升温速率下，PBT的热焓下降较快，因此我们选择热效应较好且分离较为完全的升温速率30k/min。

　　2.3 样品量选择

U9彩票　　由于PBT在升温情况下有着明显较好的热效应，因此，我们只要在线性范围内的样品量均可满足测试要求，一般为10-15mg即可。

　　三、结论

　　采用差示扫描量热法对PBT进行了热性能研究测试，由此能够确定一种快捷简单方便的PBT定量测试方法，测试结果符合FZ/T 01053-2007《纺织品纤维含量的标识》标准要求，可用于PBT纺织产品的定量检测。
