聚乙烯（PE）管道具有优异的化学稳定性，无毒，室温下耐盐酸、氟酸、磷酸、甲酸、胺类、氢氧化钾、氢氧化钠等各种化学物质。聚乙烯管道柔而韧且轻便，并且耐磨损性强，被广泛应用于生活中的各个领域，如石油、化工、供水、排水、天然气等领域。

　　DSC测PE管材的氧化诱导期的用途　

　　聚乙烯管材自身的热氧稳定性是管材发生质变，产生脆性破坏的主要原因之一。它直接影响着管材的搁置寿命及使用寿命。鉴定聚乙烯材料的使用寿命通常是测定其氧化诱导期时间(OIT)。氧化诱导时间是测定试样在高温（200℃)氧气条件下开始发生自动催化氧化反应的时间，是评价材料在成型加工、储存、焊接和使用中耐热降解能力的指标。氧化诱导期时间越长，管道使用寿命越长；氧化诱导期时间越短，管道使用寿命越短。氧化诱导期法是一种简便可行的加速老化的试验方法，虽然不能代表材料在复杂使用环境下的事实结果，但是可以在一定程度下预测材料的热氧稳定性，从而用来指导生产选材，优化产品。

　　测量标准　

　　GB/T19466《塑料 差示扫描量热法（DSC）》里的第6部分：氧化诱导时间(等温OIT)和氧化诱导温度(动态OIT)的测定。　　

　　测量仪器　

　　1、仪器：DZ-DSC100A 差示扫描量热仪　　

U9彩票　　2、气体：氮气、氧气　　

　　3、测试样品：PE管道材料

　　实验参数　　

　　1、样品重量：10±3mg　

U9彩票　　2、气体流速：50±10ml　

　　3、升温速率：20℃/min　　

　　4、截止温度：200℃

　　实验操作　

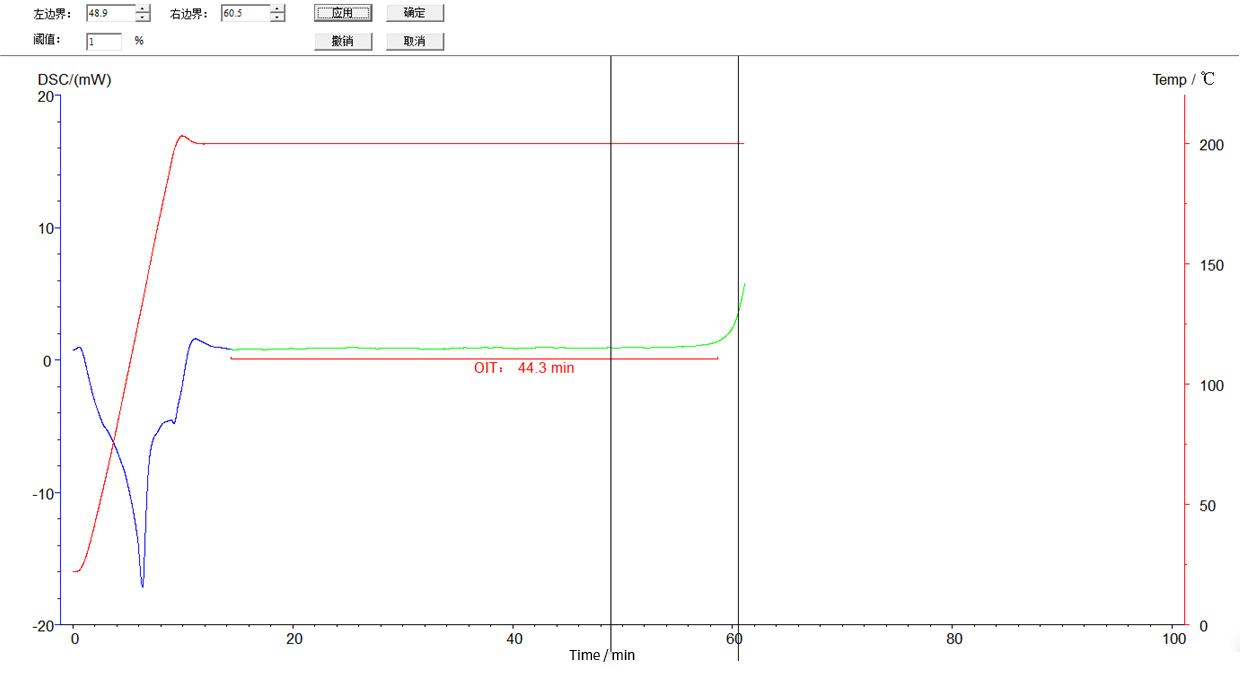

U9彩票　　将样品修剪称重到10mg左右，然后放置于一个铝坩埚内部，并取另一个铝坩埚进行对比实验，然后将两个坩埚分别放入仪器的炉体内部之中。依次盖上盖子。在以氮气氛围的保护下升温至200°时，并且恒温5分钟。当恒温5分钟结束之后，立马切换氧气，然后测定在样品达到氧化诱导温度点在氧气气体的条件下到分解时所需要的一个时间，此时间就是pe塑料的氧化诱导时间即oit。下图为软件设置和oit结果：

　　图谱分析

　　从上述曲线得知该pe材料的在44分钟左右曲线向上延伸，发生了放热反应，即样品表面发生了氧化反应，所以该样品的氧化诱导时间为44.3min。　

　　注意：实验截止温度越高，oit时间越短；升温越快氧化诱导温度也越高。

　　实验注意事项　

　　1. 不同试样表面积与体积比、样品的均匀性较差、残留应力及试样与样品皿接触不好等都能对试验结果的精度产生不利影响。　

　　2. 准确的温度控制和气体氛围的纯净，才能消除非材料因素对结果的影响，对于氧化诱导期的测量非常重要。　

U9彩票　　3.要按照统一标准去对比oit时间，不同标准没有可对比性质。

　　仪器优势　

　　1、全新炉体结构，使得仪器在运行时具有更好的基线稳定性，从而确保了测试结果的准确性和可靠性。　

　　2、双向控制界面：DZ-DSC100A支持双向控制（主机控制和软件控制），操作更加的便捷。　

　　3、合金传感器：DZ-DSC100A使用了专业合金传感器，这种传感器具有较强的抗腐蚀和抗氧化能力，即使在恶劣的实验环境下也能保持高性能和长期稳定性，确保了实验数据的准确可靠。　

　　4、软件分析。配套的分析软件，可以实时采集测量图谱，进行在线数据分析，具有保存数据的功能。　

　　5、一键校准功能。配有标准物质的一键校准功能，用户可自行校正温度和热焓，这种灵活性大大方便了用户的使用和维护，同时也保证了测试结果的准确性和一致性。
