本次测试案例详细介绍了使用差示扫描量热仪（DSC）对两种常见的高分子材料——聚对苯二甲酸乙二醇酯（PET）和聚丙烯（PP）——进行的热性能测试。测试的目的是评估材料的玻璃化转变温度（Tg）、熔点和结晶行为，这些参数对于材料的加工、成型和应用至关重要。

1. 材料与方法

1.1 测试材料

聚对苯二甲酸乙二醇酯（PET）：商业级PET颗粒，用于制造塑料瓶和纤维。

U9彩票聚丙烯（PP）：商业级PP颗粒，广泛用于制造汽车部件和包装材料。

1.2 测试设备

设备型号：DZ-DSC300C

U9彩票温度范围：-40°C至600°C

1.3 测试条件

加热速率：10°C/min

U9彩票冷却速率：-10°C/min

测试温度范围：-40°C至300°C

氮气流量：50mL/min

样品质量：10-20mg

1.4 样品准备

样品量：精确称量10-20mg

U9彩票样品形状：小颗粒，确保样品均匀分散

样品容器：铝制坩埚

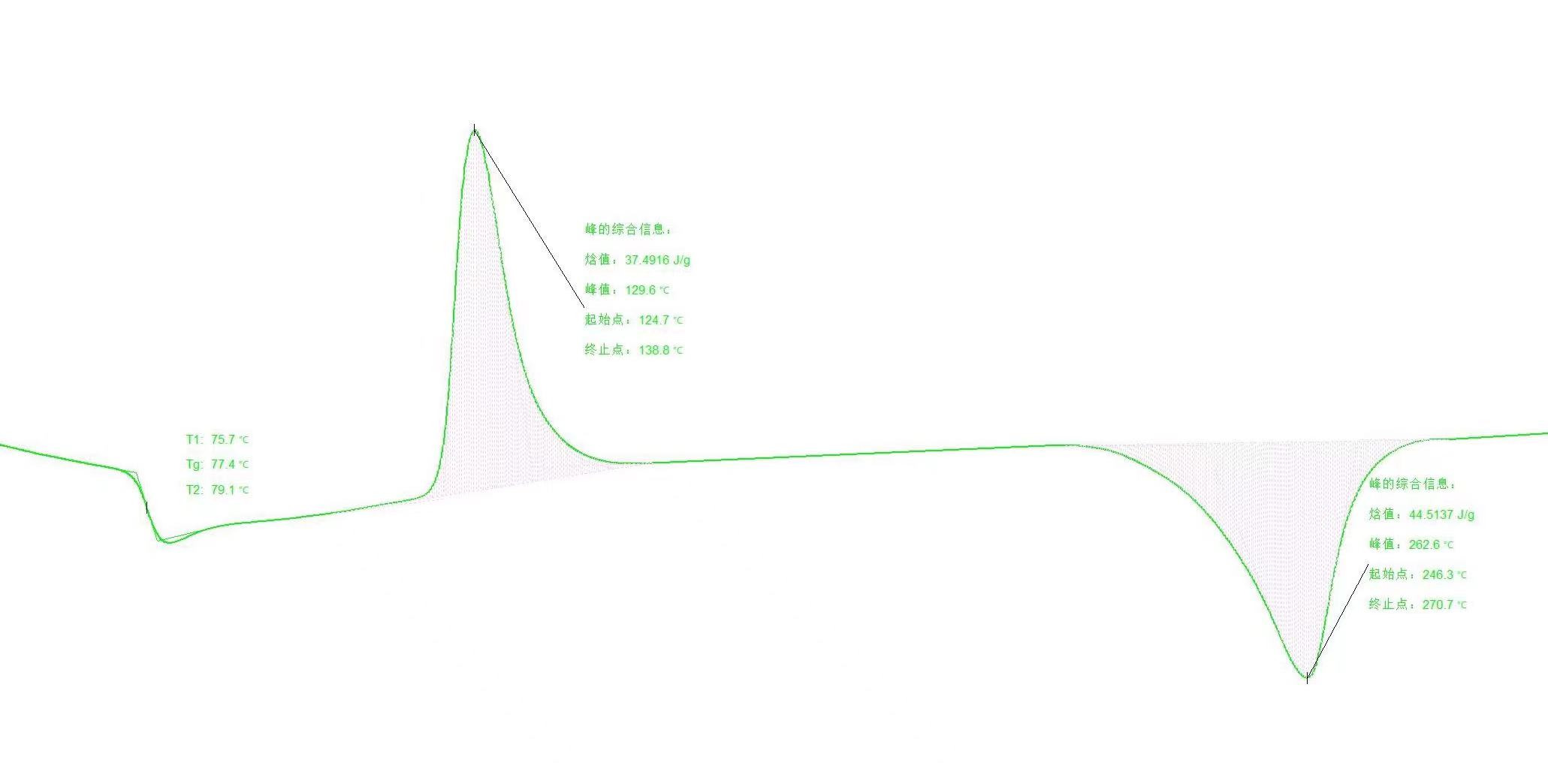

2. 图谱分析

2.1 玻璃化转变温度（Tg）

PET 的Tg约为77C，表明其在室温下为玻璃态，具有良好的硬度和刚性。

PP 的Tg约为-10°C，说明其在室温下为橡胶态，具有较高的柔韧性。

2.2 熔点（Tm）

U9彩票PET 的熔点约为260°C，显示其结晶能力，适合制造耐热塑料制品。

U9彩票PP 的熔点约为165°C，表明其较低的结晶度，适用于需要柔韧性的应用。

2.3 结晶行为

PET 在冷却过程中显示出明显的结晶峰，结晶温度约为120°C，表明其具有较好的结晶能力。

2.4 数据分析

U9彩票使用专业的数据分析软件对DSC曲线进行拟合，以获得更精确的热性能参数。对比不同批次的材料数据，评估材料的一致性和可重复性。

3. 结论

通过DSC测试，我们能够准确评估PET和PP的热性能，包括玻璃化转变温度、熔点和结晶行为。这些数据对于材料的加工、应用和质量控制至关重要。测试结果表明，PET和PP均具有良好的热稳定性，适合其在各自领域的应用。
